مقدمه
در دنیای امروز، استفاده از سیستم‌های نظارتی به یکی از ضروری‌ترین اقدامات برای تأمین امنیت در محیط‌های مسکونی، تجاری و صنعتی تبدیل شده است. دوربین‌های IP یا همان دوربین‌های تحت شبکه، به دلیل کیفیت بالای تصویر، قابلیت کنترل از راه دور، و امکان اتصال به سیستم‌های ذخیره‌سازی دیجیتال، بسیار مورد توجه قرار گرفته‌اند. اما راه‌اندازی این دوربین‌ها بدون شناخت دقیق از اجزای زیرساختی شبکه، به‌ویژه سوکت شبکه RJ45 و کابل‌های مرتبط، ممکن نیست.
در این مقاله از فروشگاه 061 کالا، به‌طور کامل با سوکت شبکه مخصوص دوربین‌های IP، انواع کابل‌ها، روش اتصال، استانداردهای رنگ‌بندی، تفاوت‌ها، مزایا، و کاربردهای PoE آشنا می‌شوید.
سوکت شبکه RJ45 چیست و چه نقشی در سیستم دوربین IP دارد؟
سوکت RJ45، سوکتی استاندارد و پرکاربرد در تجهیزات شبکه است که برای اتصال کابل‌های اترنت به دستگاه‌های مختلف از جمله دوربین IP، سوئیچ شبکه، NVR، مودم و روتر استفاده می‌شود. این سوکت ۸ پین دارد و اطلاعات دیجیتال را با سرعت بالا بین تجهیزات منتقل می‌کند.
در سیستم‌های نظارتی تحت شبکه، کیفیت اتصال RJ45 مستقیماً بر پایداری تصویر، تاخیر در انتقال، و عملکرد کلی سیستم تأثیر می‌گذارد. استفاده از سوکت بی‌کیفیت یا اتصال غیراستاندارد می‌تواند باعث بروز نویز، افت کیفیت تصویر یا حتی قطع ارتباط بین دوربین و سیستم ذخیره‌سازی شود.

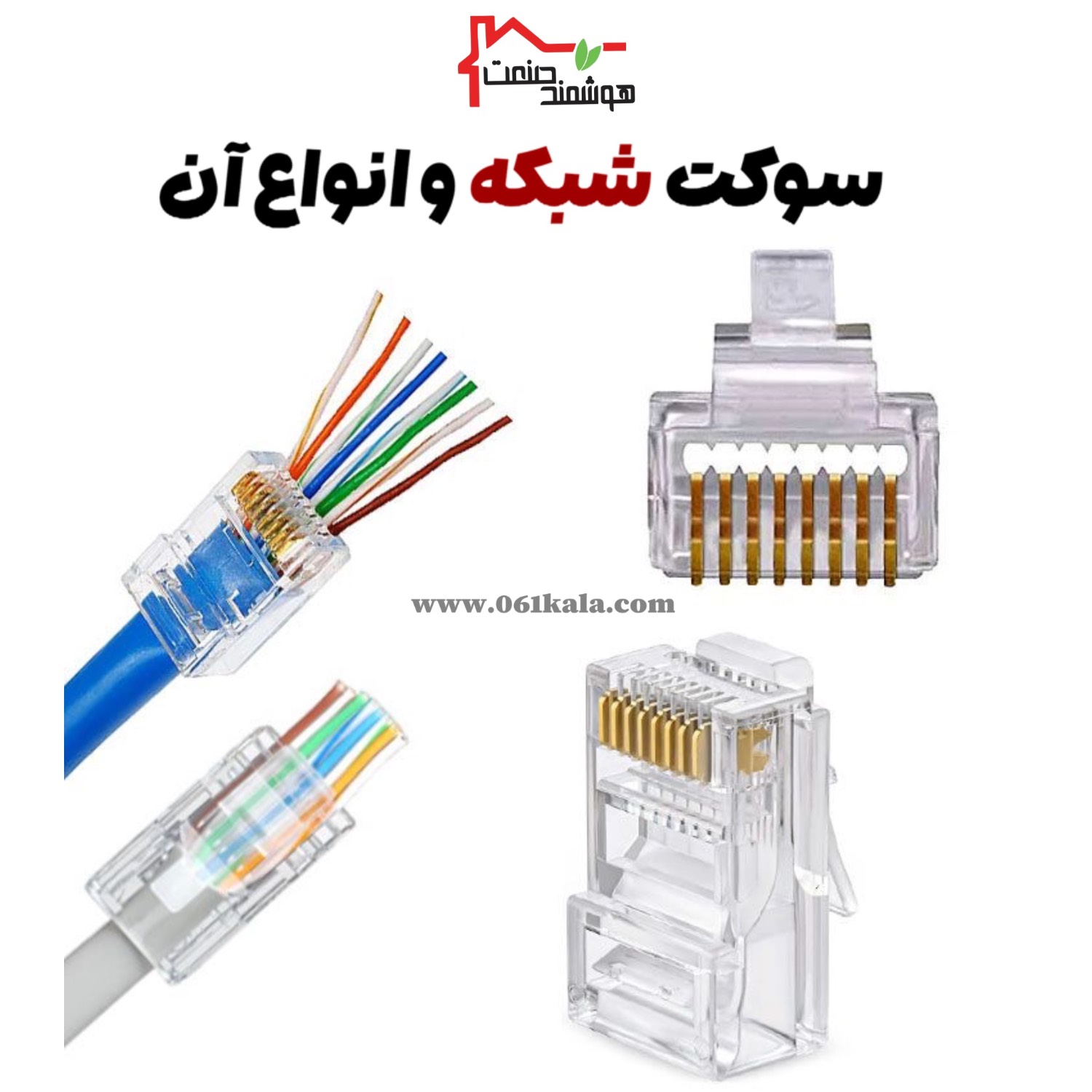

انواع سوکت شبکه RJ45 در پروژه‌های دوربین‌های IP
در نگاه اول، همه سوکت‌های RJ45 شبیه به هم هستند. اما در واقع، از نظر ساختار، مواد اولیه، نوع کاربرد و رده‌بندی با هم تفاوت دارند. شناخت این تفاوت‌ها در زمان خرید و نصب دوربین‌های IP باعث می‌شود انتخاب درستی داشته باشی و از مشکلاتی مثل قطعی شبکه، ناپایداری تصویر یا سوختن تجهیزات جلوگیری شود.
در ادامه با انواع رایج سوکت شبکه آشنا می‌شوی:
۱. سوکت RJ45 معمولی (برای کابل UTP)
این رایج‌ترین و ارزان‌ترین نوع سوکت RJ45 است که برای کابل‌های بدون شیلد (UTP) طراحی شده. در پروژه‌های خانگی، اداری یا هر محیطی که تداخل الکترومغناطیسی زیادی وجود ندارد، استفاده از این نوع سوکت کاملاً مناسب است.
– مناسب برای کابل‌های CAT5e یا CAT6 UTP
– برای نصب در محیط داخلی
– قیمت مناسب
– نصب آسان با ابزار پانچ استاندارد
۲. سوکت RJ45 شیلد دار (Shielded RJ45)
این نوع سوکت دارای پوشش فلزی در اطراف بدنه است که در هنگام اتصال به کابل‌های FTP یا STP از انتقال نویز و تداخل جلوگیری می‌کند. در محیط‌هایی با تجهیزات برقی زیاد، دستگاه‌های صنعتی یا کابل‌کشی نزدیک به منابع الکترونیکی، استفاده از این نوع ضروری است.
– مناسب برای کابل‌های FTP، STP، یا SFTP
– جلوگیری از تداخل مغناطیسی و نویز
– افزایش امنیت انتقال دیتا
– قیمت بالاتر نسبت به نوع معمولی
۳. سوکت RJ45 مخصوص CAT6
این سوکت از نظر ابعاد داخلی، کمی متفاوت از مدل CAT5e است. ضخامت سیم‌ها در کابل CAT6 بیشتر است و به همین دلیل سوکت مخصوص باید فضای داخلی بیشتری برای جاگیری صحیح رشته‌ها داشته باشد. استفاده از سوکت نامناسب برای کابل CAT6 می‌تواند باعث عدم اتصال کامل و قطعی شود.
– مخصوص کابل‌های CAT6 با مغزی ضخیم‌تر
– طراحی دقیق‌تر برای پانچ کامل
– دارای ساختار قوی‌تر
– اغلب در پروژه‌های حرفه‌ای و با رزولوشن بالا استفاده می‌شود
۴. سوکت بدون پانچ (Toolless RJ45 Connector)
این نوع سوکت برای نصب سریع بدون نیاز به ابزار پانچ طراحی شده. فقط با باز کردن درب سوکت، قرار دادن سیم‌ها در محل مشخص، و بستن آن، اتصال کامل برقرار می‌شود. اگرچه نصب آن ساده‌تر است، اما معمولاً برای استفاده‌های موقتی یا در پروژه‌های سبک مناسب است.
– مناسب برای افراد غیرحرفه‌ای یا نصب‌های سریع
– نیاز به ابزار ندارد
– معمولاً کمی گران‌تر
– پایداری کمتر در مقایسه با سوکت پانچ‌شده حرفه‌ای
۵. سوکت‌های صنعتی یا ضدآب (Outdoor Waterproof RJ45 Connector)
در پروژه‌هایی که دوربین IP در فضای باز نصب می‌شود، استفاده از سوکت معمولی می‌تواند باعث نفوذ آب، گرد و غبار و آسیب به اتصال شود. در این شرایط، از سوکت‌های مخصوص فضای باز یا سوکت‌های ضدآب استفاده می‌شود که معمولاً دارای روکش پلاستیکی محکم و اورینگ (واشر) برای جلوگیری از نفوذ رطوبت هستند.
– مناسب برای نصب در فضای باز و شرایط آب و هوایی نامساعد
– دارای پوشش پلاستیکی مقاوم
– دارای قفل یا پیچ برای بسته شدن کامل
– گران‌تر، اما بسیار ایمن‌تر برای فضای Outdoor
۶. سوکت‌های ماژولار پنل (Keystone RJ45 Jack)
در برخی پروژه‌های حرفه‌ای که از پنل‌های دیواری استفاده می‌شود، از سوکت‌های RJ45 نوع Keystone استفاده می‌شود. این‌ها در پنل‌های مخصوص یا جعبه‌های توکار نصب می‌شوند و کابل از پشت به آن‌ها متصل می‌شود. برای پروژه‌های ساختاریافته و محیط‌هایی مثل اتاق سرور بسیار مناسب است.
– قابل نصب روی پنل یا دیوار
– مخصوص کابل‌کشی ساخت‌یافته
– ظاهر حرفه‌ای و مرتب
– اغلب در دیتاسنترها و پروژه‌های تجاری استفاده می‌شود
در انتخاب سوکت شبکه برای دوربین‌های IP باید به چند عامل مهم توجه کرد:
– نوع کابل (UTP، FTP، STP)
– رده کابل (CAT5e، CAT6 و بالاتر)
– محیط نصب (داخلی یا بیرونی)
– نیاز به PoE یا انتقال برق از طریق شبکه
– پایداری اتصال و جلوگیری از نویز
هر کدام از انواع سوکت‌های RJ45 که بررسی کردیم، کاربرد خاص خود را دارند. انتخاب اشتباه ممکن است باعث کاهش کیفیت سیستم نظارتی یا افزایش هزینه‌های نگهداری شود
انواع کابل شبکه مناسب برای دوربین IP
یکی از مهم‌ترین عواملی که در انتخاب سوکت باید در نظر گرفت، نوع کابلی است که به آن متصل می‌شود. در دوربین‌های تحت شبکه، معمولاً از کابل‌های زیر استفاده می‌شود:
۱. کابل CAT5e
رایج‌ترین نوع کابل برای دوربین‌های IP با سرعت انتقال تا ۱۰۰۰ مگابیت بر ثانیه. این کابل تا طول ۱۰۰ متر به خوبی عمل می‌کند و برای اکثر پروژه‌های مسکونی و اداری کافی است.
۲. کابل CAT6
دارای پهنای باند بالاتر، نویز کمتر و عملکرد بهتر در مسافت‌های طولانی‌تر. برای پروژه‌هایی با دوربین‌های با رزولوشن بالا یا سیستم‌های PoE توصیه می‌شود.
۳. کابل CAT7 و بالاتر
برای محیط‌های صنعتی یا پروژه‌های بسیار پیشرفته. دارای شیلدینگ قوی و مقاومت بالا در برابر تداخل الکترومغناطیسی.
نکته مهم این است که سوکت RJ45 مورد استفاده، باید با نوع کابل همخوانی داشته باشد. به‌عنوان مثال، برای کابل‌های CAT6، سوکتی با ساختار قوی‌تر و بزرگ‌تر مورد نیاز است تا به درستی پانچ شود.
PoE در دوربین‌های IP: تغذیه از طریق کابل شبکه
یکی از مهم‌ترین ویژگی‌های دوربین‌های IP، قابلیت پشتیبانی از PoE (Power over Ethernet) است. به زبان ساده، PoE به شما این امکان را می‌دهد که هم برق و هم داده را از طریق یک کابل شبکه به دوربین انتقال دهید. این فناوری باعث کاهش هزینه کابل‌کشی برق، نصب ساده‌تر و مرتب‌تر سیستم و افزایش ایمنی می‌شود.
برای بهره‌مندی از PoE باید:
– دوربین IP شما PoE باشد.
– از سوئیچ یا NVR PoE استفاده شود.
– کابل شبکه باید کیفیت بالا داشته باشد (ترجیحاً CAT6).
– سوکت RJ45 با پانچ استاندارد متصل شود.
اگر هر یک از این عوامل رعایت نشود، ممکن است دوربین روشن نشود یا عملکرد ناپایداری داشته باشد.
استانداردهای رنگ‌بندی در پانچ سوکت RJ45
برای اتصال صحیح سیم‌ها به سوکت RJ45، باید از یکی از دو استاندارد بین‌المللی استفاده کرد: T568A یا T568B. در ایران و بسیاری از کشورها، استاندارد T568B رایج‌تر است. تفاوت این دو استاندارد در ترتیب رنگ سیم‌هاست، اما در عملکرد نهایی تفاوتی ایجاد نمی‌کنند؛ تنها باید در هر دو سر کابل یک استاندارد رعایت شود.
استفاده از استاندارد درست، علاوه بر جلوگیری از نویز و کاهش سرعت، باعث سازگاری بهتر با دستگاه‌های ضبط و سوئیچ‌های شبکه می‌شود.
مراحل پانچ سوکت RJ45 به زبان ساده
برای اتصال کابل شبکه به سوکت RJ45، نیاز به ابزار خاصی به نام “پانچر” یا “کریمپر” دارید. مراحل به صورت زیر است:
1. ابتدا کابل شبکه را به اندازه حدود ۲.۵ سانتی‌متر لخت کنید.
2. روکش بیرونی کابل را با دقت جدا کرده و رشته‌های درونی (۸ سیم) را مرتب و جدا کنید.
3. رشته‌ها را طبق استاندارد رنگ‌بندی مرتب کرده و صاف کنید.
4. آن‌ها را داخل سوکت RJ45 وارد کنید تا هر سیم در محل خود قرار گیرد.
5. سوکت را داخل ابزار پانچ قرار داده و آن را پرس کنید.
6. اتصال را تست کنید تا مطمئن شوید به درستی انجام شده است.
اگر حتی یکی از سیم‌ها به درستی وارد سوکت نشود، ممکن است ارتباط شبکه قطع شده یا کیفیت تصویر افت کند.
تفاوت کابل‌های UTP، FTP و STP در پروژه‌های دوربین IP
در کنار تفاوت در CAT، کابل‌های شبکه از نظر شیلدینگ نیز با هم تفاوت دارند:
– UTP (Unshielded Twisted Pair): بدون محافظ فلزی. ارزان‌تر، مناسب برای فضاهای داخلی کم‌نویز.
– FTP (Foiled Twisted Pair): دارای یک لایه فویل کلی. مناسب برای فضاهایی با نویز متوسط.
– STP (Shielded Twisted Pair): دارای شیلد جداگانه برای هر زوج سیم. گران‌تر، اما مناسب برای محیط‌های صنعتی یا با نویز زیاد.
انتخاب نوع کابل مناسب با توجه به محیط نصب، نقش مهمی در عملکرد کلی سیستم دوربین‌های IP دارد.
نکاتی که قبل از خرید سوکت شبکه باید بدانید
1. کیفیت ساخت سوکت: از برندهای معتبر استفاده کنید تا اتصال دقیق و مقاوم داشته باشید.
2. سازگاری با نوع کابل: سوکت باید با ضخامت و نوع کابل شما هماهنگ باشد (مثلاً سوکت مخصوص CAT6).
3. پشتیبانی از PoE: بعضی از سوکت‌های ارزان ممکن است برای جریان برق PoE مناسب نباشند.
4. نصب آسان و محکم: سوکت‌هایی که اتصال محکم‌تری دارند، در طول زمان کمتر دچار قطعی می‌شوند.
کاربردهای متنوع سوکت شبکه در سیستم‌های نظارتی
در یک سیستم نظارتی معمولی، سوکت RJ45 در بخش‌های مختلفی استفاده می‌شود:
– اتصال دوربین به سوئیچ یا NVR
– NVR به روتر یا مودم برای کنترل از راه دور
– سوئیچ PoE به شبکه اصلی
– اتصال بین طبقات یا اتاق‌های مختلف برای یکپارچه‌سازی سیستم
در تمام این موارد، استفاده از کابل و سوکت با کیفیت، تضمین‌کننده‌ی پایداری سیستم خواهد بود.
نتیجه‌گیری
سوکت شبکه RJ45، اگرچه به‌ظاهر قطعه‌ای کوچک است، اما در سیستم‌های امنیتی مبتنی بر دوربین IP، نقشی کلیدی ایفا می‌کند. انتخاب سوکت مناسب، رعایت استاندارد رنگ‌بندی، استفاده از کابل با کیفیت و نصب صحیح، باعث افزایش کارایی و عمر سیستم شما می‌شود.
