آموزش نصب و راه‌اندازی سیستم اعلام حریق آریاک
مقدمه
در این آموزش به نحوه نصب و راه‌اندازی یک پکیج کامل اعلام حریق آریاک شامل پنل مرکزی، دتکتور دود، دتکتور حرارت، شستی اعلام حریق، آژیر و چراغ سر درب پرداخته می‌شود. هدف ایجاد یک سیستم پایدار و ایمن جهت اعلام حریق در محیط‌های مسکونی، تجاری و صنعتی است.

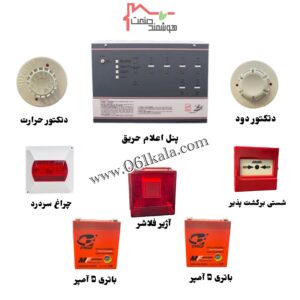

۱) اجزای پکیج اعلام حریق آریاک
1. پنل مرکزی (2، 4 یا 8 زون)
2. دتکتور دود (Smoke Detector)
3. دتکتور حرارت (Heat Detector)
4. شستی اعلام حریق (Manual Call Point)
5. آژیر (Sounder)
6. چراغ سر درب یا فلاش (Strobe Light)
7. باتری بکاپ 12 ولت
8. کابل ضد حریق (FPL یا N.Y.M)
اعلام حریق
۲) نصب پنل مرکزی
– پنل مرکزی را در مکانی قابل دسترس و خشک نصب کنید.
– اتصال برق شهری (با فیوز حفاظتی) و باتری پشتیبان را انجام دهید.
– کلید TEST و RESET باید قابل دسترسی باشند.
– سیم‌بندی زون‌ها طبق دفترچه راهنما (زون 1 تا زون n) انجام شود.
۳) سیم‌بندی زون‌ها (دتکتورها و شستی‌ها)
– هر زون می‌تواند شامل چند دتکتور و یک یا چند شستی باشد.
– سیم‌بندی به صورت سری انجام شود.
– توجه: شستی‌ها معمولاً در مسیر برگشت زون قرار می‌گیرند.
– مقاومت انتهای خط (EOL) در انتهای هر زون قرار داده شود (معمولاً 4.7kΩ).
۴) اتصال دتکتور دود و حرارت
– دتکتورها را در نقاط مناسب نصب کنید:
• دتکتور دود: در سقف، دور از دریچه کولر یا فن.
• دتکتور حرارت: در نزدیکی منابع گرما یا آشپزخانه.
– به جهت جریان هوا و ارتفاع نصب توجه شود.
– هر دتکتور دارای پایه‌ای است که سیم‌ها به آن متصل می‌شوند.
– قطب‌بندی سیم‌ها را رعایت کنید (ترمینال‌های + و -).
۵) نصب شستی اعلام حریق
– شستی‌ها در مسیرهای خروجی و ارتفاع حدود 140 سانتی‌متر از سطح زمین نصب شوند.
– نصب شستی در ورودی‌ها و راهروها ضروری است.
– با فشار دادن شستی، زون مربوطه فعال شده و آژیر به صدا در‌می‌آید.
۶) نصب آژیر و چراغ سر درب
– آژیرها در مکان‌هایی با شنوایی عمومی نصب شوند (ورودی‌ها، راهروها، راه‌پله‌ها).
– چراغ سر درب باید در بالای درب اتاق نصب گردد تا در زمان آلارم روشن شود.
– اتصال آژیر به ترمینال S+ و S- پنل انجام شود.
– در صورت استفاده از چراغ جداگانه، می‌توان آن را با رله خروجی یا همراه آژیر فعال نمود.
– مقاومت خروجی در برخی مدل‌ها نیاز است (مطابق دفترچه).
۷) اتصال باتری بکاپ
– از باتری ۱۲ ولت ۷ آمپر یا دو عدد ۱۲ ولت ۷ آمپر سری شده (۲۴ ولت) بسته به مدل پنل استفاده شود.
– اتصال صحیح قطب‌های باتری رعایت گردد.
– عملکرد باتری را با قطع برق شهری تست کنید.
۸) تست و راه‌اندازی
1. برق را وصل کنید، پنل باید روشن شود.
2. با فشار دادن شستی یا وارد کردن دود به دتکتور، عملکرد آژیر را تست کنید.
3. چراغ‌های زون و خطا بررسی شوند.
4. با زدن دکمه RESET، سیستم باید به حالت نرمال بازگردد.
5. تست با قطع و وصل برق و بررسی عملکرد باتری انجام شود.
۹) نکات ایمنی و اجرایی
– حتماً از کابل ضد حریق استاندارد استفاده شود.
– مسیرهای کابل‌کشی از منابع برق قوی یا نویززا دور باشد.
– در پایان نصب، نقشه سیم‌بندی هر زون ثبت و در کنار پنل نگهداری شود.
– از قراردادن دتکتور نزدیک پنجره، فن، هود یا نور مستقیم آفتاب خودداری شود.
– رعایت استاندارد ملی 3708 الزامی است.
